医疗设备中的连接器：保障安全与性能的关键组件

医疗设备的正常运行离不开各种尺寸和类型的连接器，它们在确保电力安全输送，数据稳定传输以及流体有效管理方面发挥着至关重要的作用，许多医疗级连接器符合严格的国际标准 樱花ppt模板，包括生物相容性（ISO 10993），环境密封（IEC 60529）以及抗电磁干扰（EMI）（IEC 60601-1-2）等级，以满足医疗场景中的高要求，连接器硅胶密封圈的作用。

本文将重点探讨多种医疗连接器，涵盖植入式设备，卡边缘解决方案，板级互连，以及针座引脚，直插式连接器和弹簧式连接器等，此外，还将回顾广泛应用于医疗领域的圆形金属连接器和快速断开管等组件 9.1版本ppt。

植入式医疗设备的专用连接器

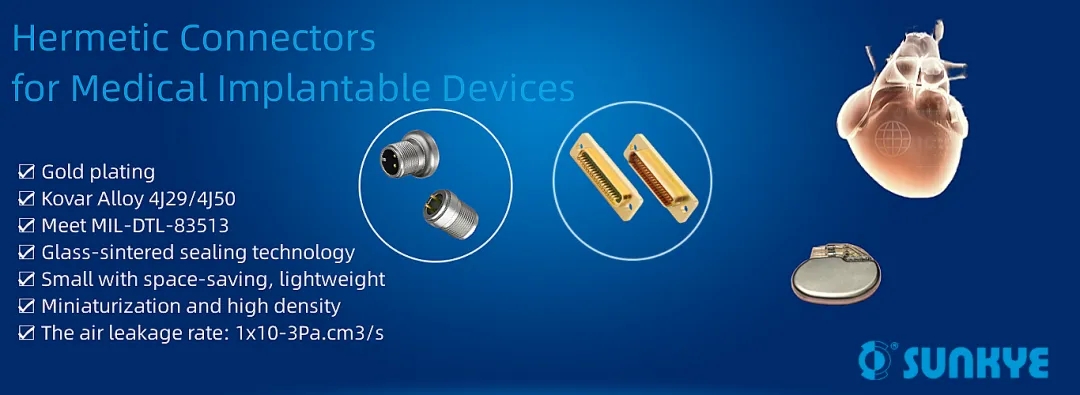

图 1 樱花模板下载，密封连接器采用镀金、可伐合金结构和玻璃烧结密封技术，可在医疗植入式器械中实现高可靠性性能。图片来源：Sunkye。

植入式医疗设备，如心脏起搏器，人工耳蜗和胰岛素泵 ppt资源网站，通常配备专用连接器，以实现长期可靠性，材料兼容性和高性能运作，这些连接器通过镀金，可伐合金结构和玻璃烧结密封技术，提供高可靠性（如图 1 所示），并具备以下关键功能：。

气密密封：防止压力变化，潮湿等环境因素对电气连接的影响，东莞汽车连接器精密硅橡胶定制件厂家 樱花设计素材。

生物相容性：确保植入设备的安全性和一致性，符合 IS-1，DF-1，IS-4 和 DF-4 等严格标准 9.1樱花ppt网站。

高密度微型化：将电源，数据和传感器传输集成到紧凑设计中 樱花ppt模板，支持小型化植入设备。

射频同轴：保障高效的无线通信 9.1版本ppt，减少信号干扰。

这些连接器通常采用医用级材料，如塑料，金属 樱花模板下载，陶瓷，玻璃以及高性能聚合物（如 PEEK 和 PEK），部分设计的绝缘电阻可达 ≥5000 MΩ，漏气率低至 1×10⁻³ Pa·cm³/s，工作温度范围为 -40°C 至 105°C，新兴的微垫片技术在 10 kHz 时实现了约 5 MΩ 的电气隔离，远超传统植入物连接器。

卡边缘连接器：助力高速医疗数据传输

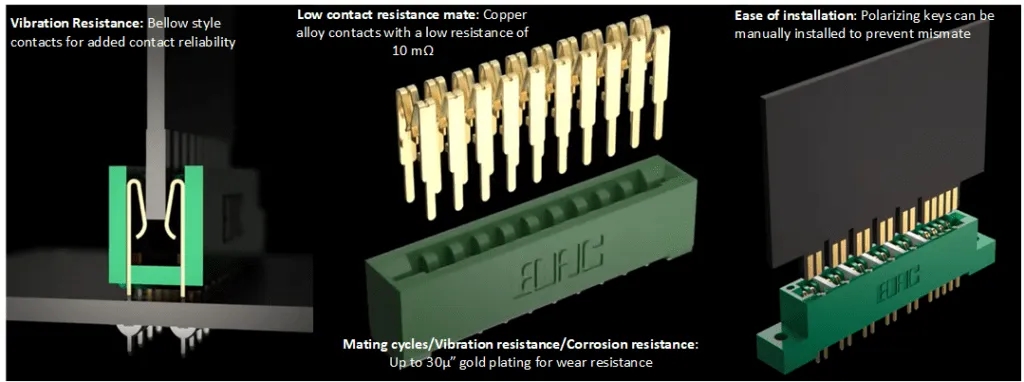

图 2 樱花设计素材，卡边缘连接器采用波纹管式触头，具有抗振性，铜合金触头具有低电阻，镀金具有耐磨性。（图片：ConnectorSupplier）。

卡边缘连接器（如图 2 所示）通过边缘安装接触垫 9.1樱花ppt网站，使印刷电路板（PCB）能够直接与其他系统连接，从而实现高速数据传输和复杂处理，其波纹管式触头具有抗振性，铜合金触头低电阻，镀金层则增强了耐磨性，连接器硅橡胶零配件定制厂家。

在医疗领域，数据采集（DAQ）卡利用模数（A/D）采样系统将血液分析仪中的传感器数据转换为可用信息，高级患者监护系统也通过卡边缘连接器扩展存储或测试功能，医疗级卡边缘连接器需满足高可靠性标准，以应对高振动环境中的频繁插拔 樱花ppt模板，微动腐蚀以及试剂暴露等问题，较厚的镀金层可有效防止贱金属氧化，提升导电性并减少材料损失。

板对板与线对板连接：针座插针连接器与直插式连接器

针座插针连接器广泛应用于医疗设备 樱花模板下载，如 X 射线，CT 扫描仪，超声系统和 MRI 机器，它们通过高导电性铜合金制造，最大限度地减少电阻并保持强大的接触力，从而提供可靠的板对板和线对板连接，高功率接头支持高达 20A 的电源应用，集成接地层触点可提高电气性能，例如，4 mm 引脚间距设计可降低电弧风险，确保高功率医疗系统的安全性，连接器硅胶密封帽怎么安装。

直插式连接器则为线对线和线对板应用提供了更紧凑的解决方案，尤其适用于医疗线束 ppt资源网站，许多医用接头插针连接器采用全密封环氧树脂保护，达到 IP67 等级，具备防尘和抗临时液体浸泡的能力（如图 3 所示）。

图 3 樱花设计素材，EDAC 采用 E-Seal 技术的直插式连接器采用专有的环氧树脂工艺，可密封连接器的整个背面，而不是单个引脚。这种设计达到 IP67 等级，提供防尘保护和抗临时浸水能力。图片来源：EDAC。

可穿戴与便携设备的弹簧式连接器

弹簧加载（pogo-pin）连接器为可穿戴健康监测器，便携式医疗设备和家庭健康设备提供了可靠的充电和对接解决方案，许多设计结合了磁性对准功能，提高了稳定性和易用性，坚固耐用的 IP 级版本可抵抗振动和轻微错位，确保在助听器等紧凑型应用中的连续运行，即使在转弯，行走或行驶过程中，弹簧加载连接器也能保持稳定的接触 9.1樱花ppt网站，橡胶硅胶材料密封研究。

医疗级连接器：数据 樱花ppt模板. 电源与流体管理的保障.

除了上述植入式和板级连接器外，其他医疗级连接器也在关键医疗应用中发挥着重要作用 9.1版本ppt，例如：。

快速断开管：连接器可实现安全 樱花模板下载，无泄漏的流体和空气传输，其带阀机构在断开连接时自动密封，防止泄漏和污染，生物相容性材料和耐化学腐蚀密封件可承受消毒剂，药物和灭菌过程。

圆形金属连接器：提供耐用且高可靠性的连接 ppt资源网站，金属外壳具备卓越的 EMI 屏蔽性能，IP68 级密封确保耐灭菌性，多个键控选项可防止错位，高插拔次数耐用性使其能够在恶劣环境中长期使用。

USB 连接器：用于患者监护系统、诊断设备和医学成像设备的数据传输和连接。医疗级 USB 连接器采用坚固耐用的设计，具备防水密封和安全锁定机制，提供额外的耐用性。防水橡胶垫圈

HDMI 连接器：支持医疗成像应用中的视频显示，如床旁超声。这些连接器专为苛刻环境设计，具备防水、抗振动、机械冲击和潮湿的能力。汽车连接器硅橡胶密封堵

D-sub 连接器：用于医疗监视器中的传感器和执行器连接，具备强大的电气性能。镀金和安全安装可防止触点因持续振动而退化，专用的 IP 级密封可保护连接器免受灰尘和湿气的影响。橡胶挤出产品

RF 连接器：在 MRI 机器、超声设备和患者监护系统等应用中传输高频信号。其精确的阻抗匹配和强大的屏蔽设计可保持信号完整性并防止 EMI。橡胶磨损垫圈

结论

在植入式、可穿戴和诊断设备中，医疗级连接器是实现可靠电力输送、数据传输和流体管理的关键。先进的材料、精密的工程设计和环境密封技术使这些连接器能够承受高振动、频繁插拔以及恶劣的临床和生理条件。
